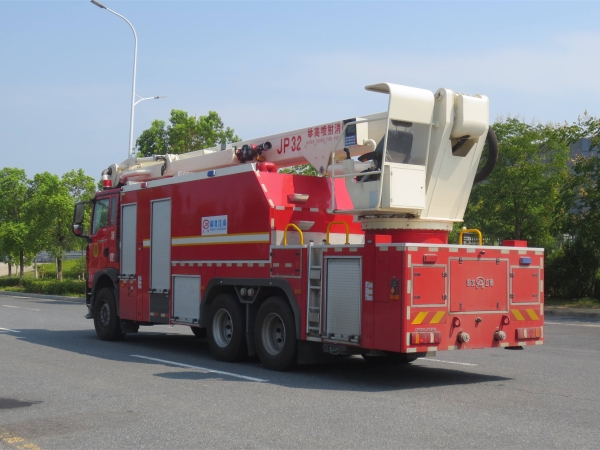

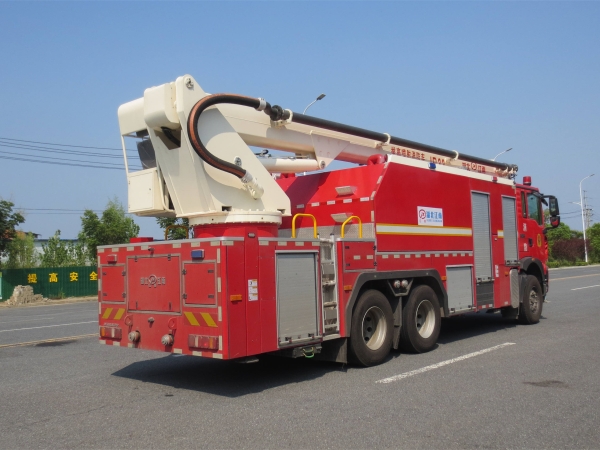

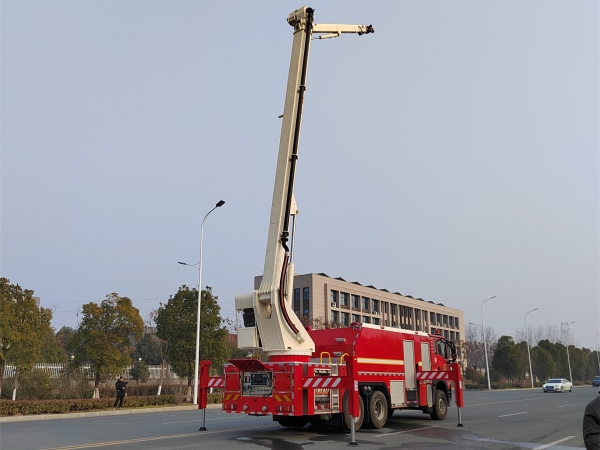

JDF5330JXFJP32举高喷射消防车采用ZZ5357TXFV464MF1底盘改装，MC11.46-61发动机，460马力，高喷消防车采用三节伸缩臂和一节曲臂结构的臂架结构形式。伸缩臂可在80°范围内起升，曲臂可实现180°范围内起升，臂架截面形式采用多边形箱形结构形式，采用高强钢焊接而成。上车全方位回转，各运动机构均采用电气液压驱动的方式，电脑PLC；使该车具有操作简便、动作灵活、安全可靠、实用性强等特点，适合我国现代化城市发展的实际需要。由于上车采用了电脑自动极限位置减速，消防实战作业时展开时迅速，运动平稳。遥控消防炮射程远，流量大，既可打直流又可喷雾，既可射水又可喷射泡沫。本车带有水泵、炮、水罐、泡沫罐等，是当今世界上理想的高空消防灭火智能装备。 | |||||||||||
产品名称 | JDF5330JXFJP32举高喷射消防车 | ||||||||||
总质量 | 33450(Kg) | 外形尺寸mm | 10550x2550x3750 | ||||||||
整备质量 | 24300 (kg) | 驾驶室人数 | 2 | ||||||||
接近角/离去角 | 17/10(°) | 前悬/后悬 | 1500/2765(mm) | ||||||||
轴数 | 3 | 轴距(mm) | 4600+1400 | ||||||||
轴荷(Kg) | 8370/12540/12540 | 车速 | 95(km/h) | ||||||||
【底盘技术参数】 | |||||||||||
底盘型号 | ZZ5357TXFV464MF1 | ||||||||||
燃料种类 | 柴油 | 轮胎规格 | 385/65R22.5 | ||||||||
前轮距 | 2110(mm) | 后轮距 | 1850 (mm) | ||||||||
排放标准 | GB17691-2018国Ⅵ | ||||||||||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) | ||||||||
MC11.46-61 | 重型汽车集团有限公司 | 10518 | 341KW | ||||||||
其它 | 罐体总容积:9.000立方米,水罐容积:7.000立方米,水罐尺寸:2190×2480×1350mm,泡沫液罐容积:2.000立方米,泡沫液罐尺寸:625×2480×1350mm。整体式侧后防护结构,后防护离地高度:477mm。前伸:185mm,后伸:100mm。ABS生产企业为威伯科(上海)管理有限公司,型号为4460046300。主要专用装置有臂架、消防泵,消防炮。 | ||||||||||
作 业 性 能 | 额定工作高度 | 32m | |||||||||
**工作幅度 | 21m | ||||||||||
消 防 泵 | 型号 | 大力CB10/100-PSP1600 | |||||||||
额定流量 | 100L/s | ||||||||||
额定压力 | 1.0MPa | ||||||||||
吸水深度 | 7m | ||||||||||
引水时间 | ≤80s | ||||||||||
消 防 炮 | 型号 | 阿密龙PLKD10/80B-5177 | |||||||||
额定流量 | 64L/s | ||||||||||
额定压力 | 1.0MPa | ||||||||||
射程 | 射程（水）≥75m，泡沫≥70m （射程因流量大小会变化） | ||||||||||
消防水炮平摆角 | -90°～+90° | ||||||||||
消防炮仰俯角度 | 仰角≥30° 俯角≤-60° | ||||||||||
臂架变幅范围 | 主臂（相对水平面）0～+80° | ||||||||||
主臂相对于曲臂0～+180° | |||||||||||
臂架动作时间（升到额定高度并旋转90°） | ≤140s | ||||||||||
支腿展开时间 | ≤40s | ||||||||||
臂架回转速度 | 0～1.75r/min | ||||||||||
支腿跨距(纵×横) | 6450×5190mm | ||||||||||
支撑系统 | 支腿型式 | H型结构（四个水平支腿，四个垂直支腿） 水平外套由高强度合金钢焊接制作，副梁由高强度钢板经冷弯后焊接而成的箱式结构，从而保证了支撑机构的安全、可靠性。 | |||||||||
支腿跨距 | 纵向跨距6450mm | ||||||||||
横向跨距5190mm | |||||||||||
操作形式 | 电控一键调平，紧急状态可以液压手动操作 | ||||||||||
支腿位置检测系统 | 每个支腿均带有三个传感器，检测支腿伸缩状态 | ||||||||||
调平方式 | 自动调平 | ||||||||||
制造特点 | 所有支腿焊接后均及时除锈做防锈处理 底盘连接均采用10.9级高强度螺栓安装 大梁开孔后，开孔处均进行防腐处理 | ||||||||||
消防水系统 | 罐体 | 材质：PP |
