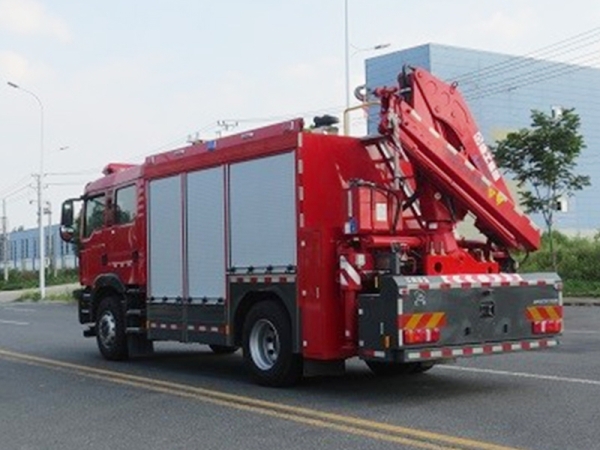

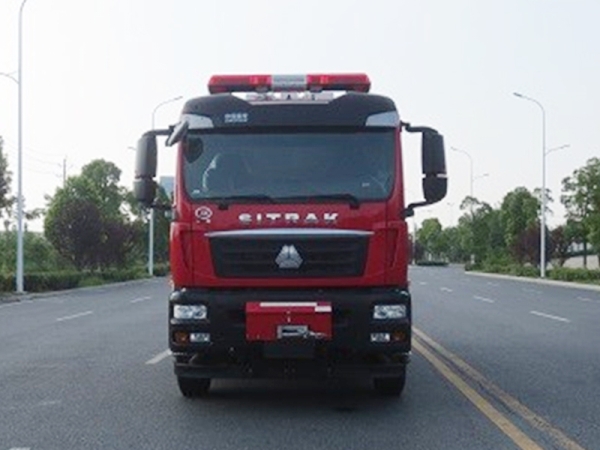

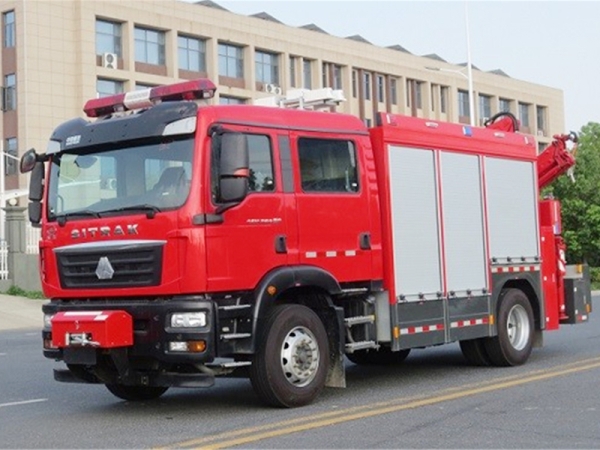

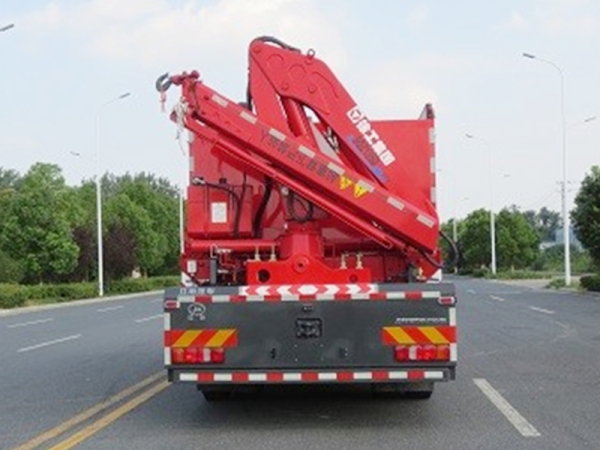

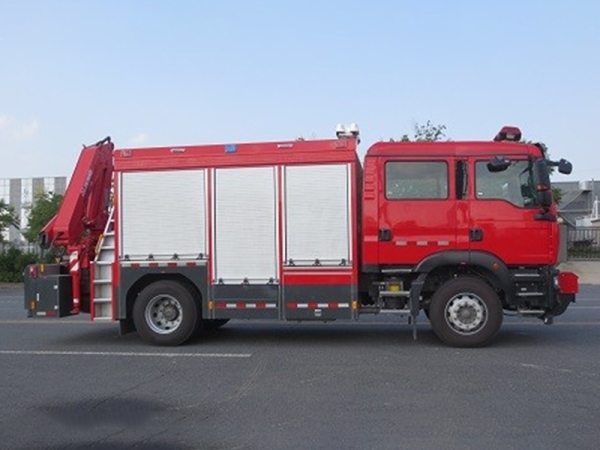

JDF5130TXFJY90/Z6 抢险救援消防车广泛适用于消防救援、交通路政、工矿企业等

单位紧急救援、抢险救灾、交通事故施救、安全生产事故应急处突等。

整车主要由汕德卡 ZZ5206N471GF5 特种作业车底盘、上装厢体、电源保障系统、随 车起重折臂吊机、高杆照明系统、器材舱、平式/立式拓展板机构、卷帘门、梯台及护

栏、警灯警号、随车器材等组成。

二、 整车性能参数

> 外形尺寸：8720×2520×3520mm

> 总 质 量：12900kg

> 整备质量：12450kg

> 乘员人数：2+4 人

> 最大功率：257kw

> 轴    距：4500mm

> 接近/离去角：16/11 °

 底盘

> 底盘型号：汕德卡 ZZ5206N471GF5 特种作业车底盘

> 生产企业：中国重汽集团济南商用车有限公司

四、 驾驶室

> 结构：平头、原装双排座四门驾驶室；采用高强度镀锌钢板冷冲压成型焊接， 外形美观密封性好。

> 座位设置：2+4 人；其中前排 2 人，后排 4 人。后排靠背处设有四个空气呼 吸器固定架。配备有中控门锁，驾驶员配备气囊减震座椅，带有记忆功能有 效缓解疲劳，提高驾乘舒适性。设有可视倒车、倒车雷达、行车记录仪等

> 驾驶室外部：驾驶室顶部装配 1.6 米长排爆闪警灯

5.2 骨架结构设计：上装厢体骨架和副车架主要承载梁连接形成一个桁架结构，具有很 高的抗扭曲、剪切变形能力和钢性。充分考虑改装后整车重心提高对车辆行驶稳定的影 响，以及车辆局部载荷集中的实际情况，予以优化设计。

5.3 翻转踏板：厢体下裙部采用外翻踏板门结构，外翻门脚踏板采用整体式轻质铝合金 型材制作，机械弹簧翻转铰链结构坚固耐用，双弹簧开合锁紧性能可靠。踏脚高度设置合理，单板承载重量≥150kg。

5.4 卷帘门：整车左右各设三扇铝合金卷帘门，安全可靠，美观实用。所有器材厢均采 用拉杆式带锁卷帘门，防水、防尘密封性能良好。

5.5 平式、立式拓展板机构：器材舱内左右侧设计有平式抽拉拓展板和立式旋转拓展板、 立式抽拉拓展板机构，专用于收纳固定专用设备和器具。

5.6 防水设计：在车辆改装过程中涉及到外观覆盖件开孔的过程，主要是驾驶室顶长排 警灯、上装厢体频闪警灯、升降照明设备等线路需要穿孔进入到设备区（通讯/供电）， 为保证车辆在使用过程中，不发生雨水渗漏现象，上装厢体及驾驶室本体上的所有孔洞 均进行了密封防水设计。

5.7 防雷接地设计：本车设计配备有防雷接地系统，能保证系统设备在各种天气情况下 的安全使用。设计对整车电气线路中的电源地、防雷地予以分别设置。通过专用的接地 线避雷桩与车体系统的避雷接地相连，防止雷击由车顶天线窜入对车辆造成破坏，也防 止雷击由线缆窜入或感应高压对车体造成破坏。

5.8 梯台、扶手及护栏：为便于取用/收纳应急救援装备器材，符合安全和人机工程要求，

本车根据实际使用需要，设计有各种梯台、扶手、安全护栏等辅助设施。
